Делаем локальную сеть, своими руками (продолжение)
<<-- смотреть начало темы
Обжимной инструмент для витой пары
Позволяет обрезать кабель, удалить внешнюю изоляцию и обжать коннектор RJ-45.
монтаж
Удаляем наружную изоляцию на расстоянии 2,5-3 см
|
|
Внутренние провода от изоляции зачищать не надо, в результате обжима, контакты коннектора
прорежут ее сами.
Расплетаем провода и укладываем их в руке в соответствии с выбранной вами схемы соединения.
Их в природе 2, A и B,вернее три, если вы делаете соединение четырехжильным проводом (например, телефонный)

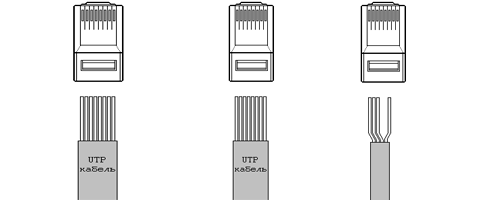

Поворачиваем коннектор, защелкивающим язычком от себя, и вставляем в него провода. Смотрите внимательно,
чтобы они не поменяли своего положения, провода должны вставляться строго по порядку в соответствии
с выбранной вами схемой, а окончание их должно доходить до упора коннектора. После чего обжимаем.
В результате после обжима, контакты прокалывают изоляцию. После обжима провода с обеих сторон, в
результате мы получает сетевой провод, или «патч корд».
В результате у нас получается вот такой вот симпатичный концевик (или штекер) на проводе.
Замечу, что патч корды обжатые по схеме A не работают в одной сети c обжатыми по схеме B,
вроде и есть соединение, а компьютеры друг друга не видят
